Descripción del sistema de control
El principal sistema de control de caudales y presiones con el que se abastecen la mayor parte de las intalaciones del laboratorio de hidráulica esta automatizado a través de un sistema de control de Siemens.

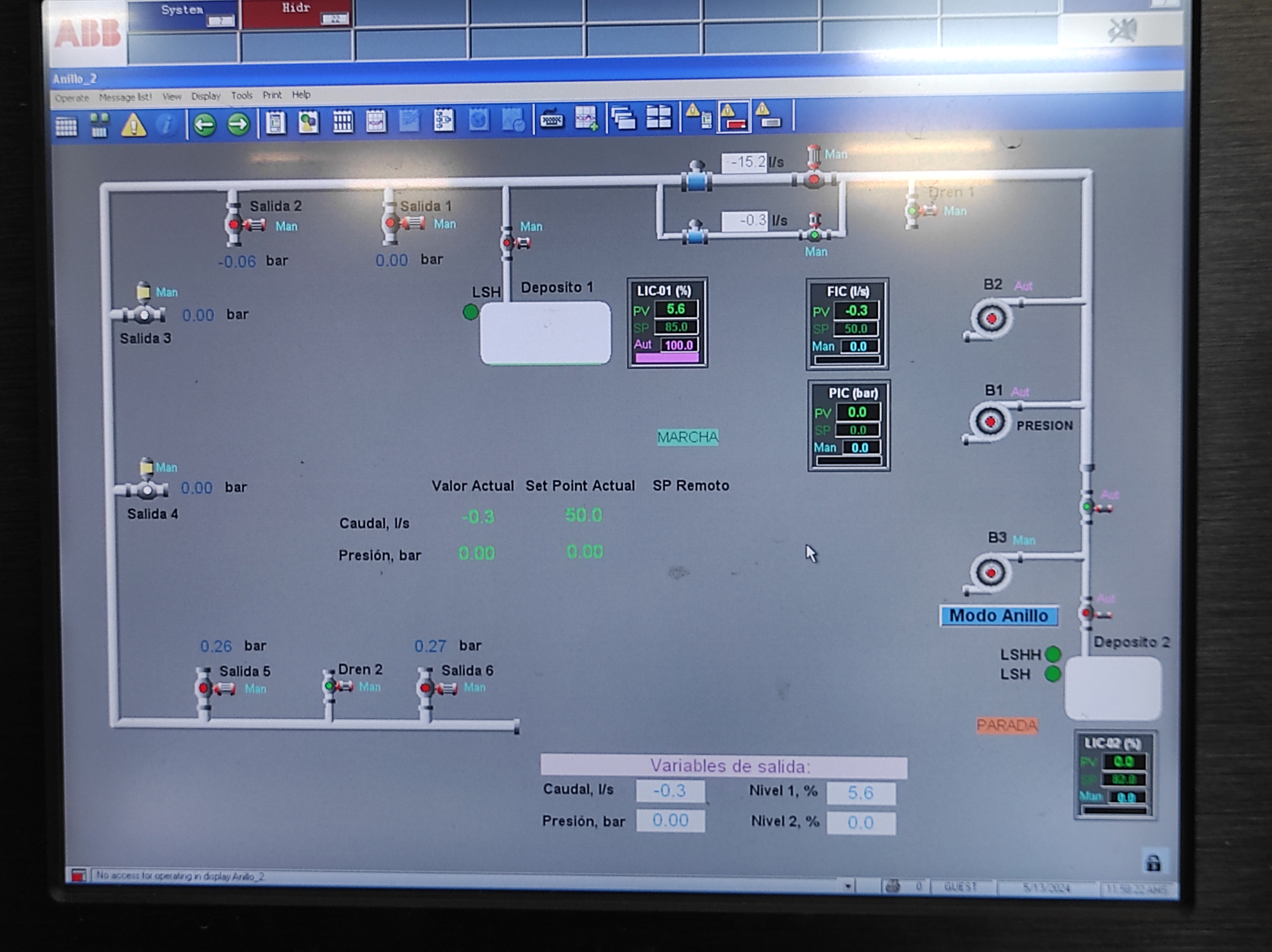

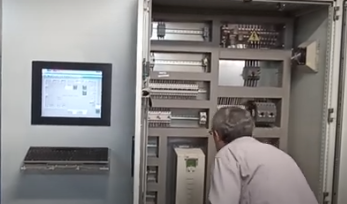

El sistema esta dispuesto en un armario, controlado por un ordenador industrial, y dispone de un variador de frecuencia para cada una de las bombas.
El sistema permite el arranqeu y parada del sistema además de la regulación de caudales a través del control de estos variadores en función de la lectura obtenida de los caudalímetros dispuestos en el circuito.
En alguna de las bocas de salida este control se puede ejercer en función de la presión leida en el piezómetro conectado a la misma.
Los depósitos en lámina libre cuentan con una regulación de nivel mediante una sonda de ultrasonidos que tambien actúa sobre los variadores regulando los cauldales demandados. Los depósitos disponen de un control adicional mediante flotador que desconecta el sistema antes el riesgo de desbordamiento de los mismos.
